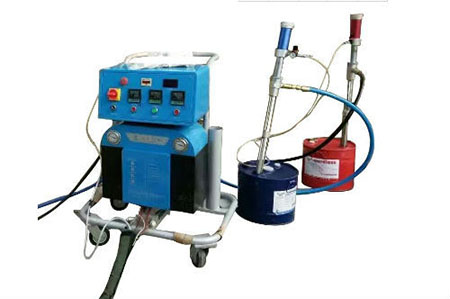

聚脲噴涂材料由異氰酸酯組分與氨基化合物反應(yīng)生成的一類化合物。異氰酸酯組分可以是單體、聚合物、異氰酸酯的衍生物、預(yù)聚物和半預(yù)聚物。聚脲技術(shù)做為防護技術(shù)，主要用于防水、防腐、防沖磨和表面裝飾四大領(lǐng)域。     聚脲是由半預(yù)聚體、端氨基聚醚、胺擴鏈劑等原料現(xiàn)場噴涂而成。它疏水性極強，對環(huán)境濕度不敏感，甚至可以在水（或者冰）上噴涂成膜，在極端惡劣的環(huán)境條件下可正常施工，表現(xiàn)特別突出。
施工耐高溫耐酸聚脲防腐涂料的性能指標，聚脲典型物理指標:
濕 態(tài) 干 態(tài)
重量固含量 100% 抗張強度 4219Psi (29.3mpa）（平均）
溶劑對聚脲彈性體拉伸強度的影響
體積固含量 100% 延伸率 619%
V.O.C. 0 100%模量 1280Psi(8.9mpa）±100
凝膠 大約5分鐘 300%模量 2137Psi(14.9）±100
觸干時間 大約50-80秒鐘 撕裂強度 612PLI（平均）
完全凝結(jié) 24小時 耐磨強度 　1千克，1000轉(zhuǎn)，CS-17輪 損失19.1毫克
1千克，1000轉(zhuǎn)，H-22輪 損失50毫克
復(fù)涂時限 0-12小時 火焰蔓延率　20密耳時 5
氧指數(shù) 28 煙濃度　20密耳時 5
耐侯性（QUV） 3000小時后無可見失效現(xiàn)象
拉伸強度/MPa ≥4
斷裂伸長率/% ≥150
    上述就是小編為大家整理的聚脲噴涂耐高溫防腐的性能指標，希望對大家有所幫助。
